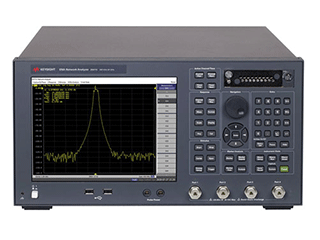

是德科技 射频网络分析仪 E5071C

射频网络分析仪E5071C

keysight  E5071C射频网络分析仪,是是德科技公司生产的一款专用于射频网络分析仪的产品。E5071C 网络分析仪具有同类产品中MAX的射频性能和快的速度,并具有宽频率范围和全面的功能。它是制造和研发工程师们测试频率范围在 20 GHz 以内的射频元器件和电路的理想解决方案。

主要技术指标

频率范围:300 kHz至8.5GHz
在测试端口处保持125 dB动态范围(典型值)
宽动态范围:在测试端口上的动态范围> 123 dB(典型值)
极快的测量速度:39 ms(进行完全双端口校准,扫描1601点时)
低迹线噪声:0.004 dB rms(70 kHz IFBW时)
集成的2和4端口,带有平衡测量能力
提供频率选件:从9 kHz/100 kHz(带有偏置T型接头)到4.5 GHz/8.5 GHz
扫描速度:9.6微秒/点
迹线噪声:0.001 dB rms
集成的2、3和4端口,带有平衡测量能力
夹具嵌入/反嵌和端口特性阻抗转换
用于变频设备的频率偏置模式
内置Visual Basic . for Applications(VBA)
测量向导助手软件[1]

射频网络分析仪E5071C技术指标

宽动态范围:测试端口上的动态范围 > 123 dB(典型值)
极快的测量速度:41 ms,进行全双端口校准,扫描 1601 点时
极低的迹线噪声:0.004 dB rms,70 kHz IFBW 时

射频网络分析仪E5071C特性

内置 Visual Basic for Applications(VBA)
强大的分析和误差校正功能
随时升级所有可用的 ENA 选件

射频网络分析仪E5071C选件配置

E5071C—240 双端口测试仪 9KHz-4.5GHz 不带偏置T型接头
E5071C—245 双端口测试仪 100KHz-4.5GHz 带偏置T型接头
E5071C—440 4端口测试仪 9KHz-4.5GHz 不带偏置T型接头
E5071C—445 4端口测试仪 100KHz-4.5GHz 带偏置T型接头
E5071C—280 双端口测试仪 9KHz-8.5GHz 不带偏置T型接头
E5071C—285 双端口测试仪 100KHz-8.5GHz 带偏置T型接头
E5071C—480 4端口测试仪 9KHz-8.5GHz 不带偏置T型接头
E5071C—485 4端口测试仪 100KHz-8.5GHz 带偏置T型接头
E5071C—008 频率偏置模式
E5071C—010 时域分析能力
E5071C—790 测量向导助手软件
E5071C—1E5 高稳定度时基
